中国能源资讯网当发电机与齿轮箱的轴对中不好时，在联轴节处会有力产生。据超过十年的统计数据显示所有的设备故障约有50%源于恶劣的对中。对中良好可以减少振动及机械部件的磨损，有助于提高发电效率和减少故障并提高相关部件的寿命。 所以发电机对中是定检维护中的一项非常重要的工作。
激光对中仪是用于校准连接齿轮箱和发电机之间的主轴。通过测量激光发射器和接收器的数值，计算出齿轮箱和发电机之间的角度和偏差。以下我们介绍用Fixturlaser激光对中仪对中的使用方法。
安装夹具和探测器及连接显示器

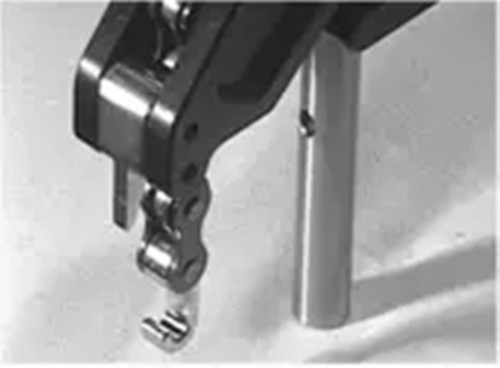

首先将放置 TD 的柱杆装入“V” 型安装支架并通过“V”型支架底部插入链条。
将 “V” 型支架安装在被测轴上。
将 TD’s (探测器)装入柱杆
最后用电缆将探测器和显示器连接起来。

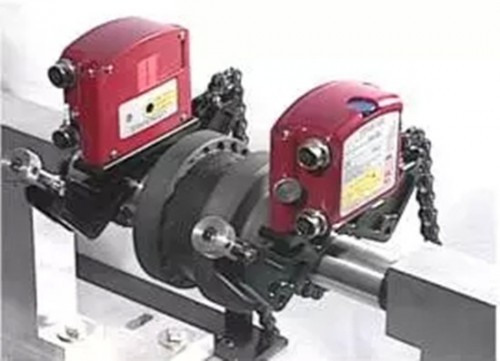

装配好的探测器和夹具如下图4，链条起到提供固定张力作用。
注意两个探测头的TDs头需要装在轴的静止部分，通常装在刹车盘处。TDm需要装在轴的转动部分，通常装在发电机侧的轴上。
程序设置

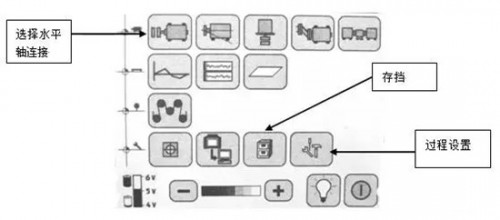

从主菜单选程序1

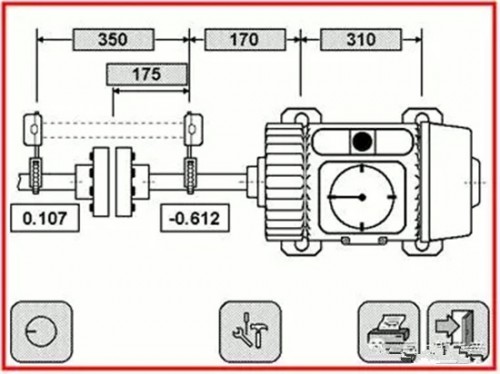

，即水平轴连接;屏幕显示图如下图：
在屏幕上输入测量尺寸A,B,C，D
A：从激光发射器到激光接收器的距离
B：从激光发射器到离发电机中心最近的螺栓距离
C：发电机螺栓间的距离
D：从激光发射器到远端膜片的距离
选择

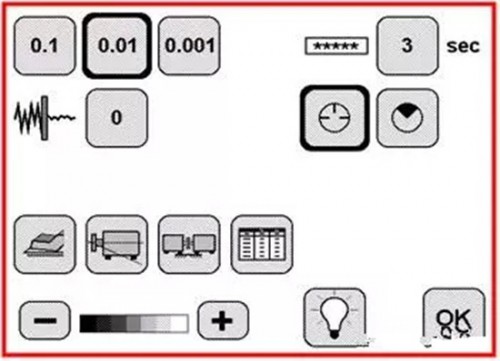

进入过程设置，见下图：
分别设置分辨率;
输入筛选(采样) 时间
，这个系统将平均整个选定时间的样本。如果数值波动，你要增加采样时间;
设定屏幕筛选器
，将混合新、老读数使显示值慢下来。 0 时没有屏幕过滤，10 为最大。
设定测量方法
。时钟法要求你放置 TD’s 于9:00, 3:00, & 12:00位置. 三点法(TriPoint )使你在旋转不小于60度得到测量结果。
注意对中仪的开关由前端的红色按钮来控制。仪器靠电池大约可以工作24小时。有条件的最好一直接到外接电源上。
设置完成后就可以开始测量对中了。我们已设置时钟法，将以时钟法为例来介绍。
