光伏组件色差会影响寿命和发电量吗？组件外观如何把控

　　为什么光伏组件会有色差这个问题？
　　太阳能电池片的颜色其实主要是受生产过程中的一道工序——制绒工序影响，色差种类有花片、红片及部分阴阳片。

　　红片，主要是由于制绒腐蚀量偏低造成的。如果制绒腐蚀量低于3，那硅片的损伤层就会去除不彻底，导致PE镀膜后颜色会整体发红。

　　花片，则是由于制绒腐蚀量过高造成，一般情况下来说，制绒腐蚀量高于4.5时，硅片就等同于进行了抛光处理，镀膜后的电池片发亮，晶界也比较明显。
　　
　　阴阳片，可分为以下两种情况，一是浸液情况，二是各道之间腐蚀量有偏差。浸液问题产生是在生产过程中，受前后滚轮及前挡板水平影响，硅片在进入制绒槽时，药液接触硅片存在时间差。这样硅片先接触药液的区域腐蚀量势必会高于后接触药液的区域。腐蚀量的差异必然导致硅片表面绒面效果不一致，PE镀膜后会产生一定的颜色差异。为了保证浸液效果，需对制绒槽滚轮及挡板进行调整。
　　而常见出现了颜色偏差的是多晶硅电池片，对于多晶硅电池片来讲，深蓝色是最常见的颜色，单晶硅则是黑色。

　　综上，多晶硅电池片常见的颜色是深蓝色，但光伏组件因受制作工序的影响，会使组件出现色差。出现色差属于正常情况，即使合格的光伏组件也会存在些许色差，这并不会对电站的使用寿命和发电量造成影响。同时，通过对制作工序的调整，颜色偏差问题可以得到有效解决。
　　但是，如果一块光伏组件上存有多种颜色且色差较为明显，此时用户便需要提高警惕，及时关注购买厂家，确定产品出现色差是单纯受制作工序影响，还是真的出现了质量问题。

　　技巧：组件整体外观把控
　　1、从整体上而言，同一批次的组件内电池片的表面颜色应均匀一致，玻璃表面无明显色差、断栅、划痕、皱纹、裂纹、不可擦除物、缺陷损伤，焊点氧化斑等现象。

　　裂纹
　　2、组件内的每串电池片与互连条焊接排列整齐、焊接无偏差，周围无崩边、缺口、油污、隐裂、氧化现象，电池串之间间距均匀，无明显偏差，焊带表面无堆锡、氧化现象。

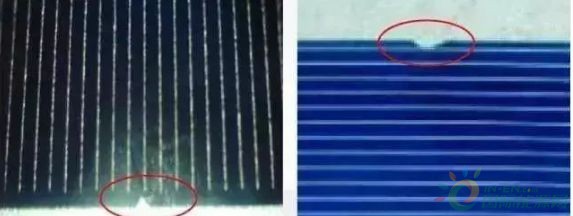

　　缺口
　　3、组件的封层中没有气泡或脱层现象，层次清晰透明，内部无污物，无杂色。


　　气泡
　　4、组件的铝边框应整洁无腐蚀斑点，接口紧凑无明显缝隙、尖锐、毛刺。

　　不整洁
　　5、硅胶的封边应均匀无局部堆胶现象。

　　硅胶残留
　　6、接线盒标识清晰，粘接牢固，扎扣完好牢靠。

　　接线盒粘接不牢
　　实用：挑选优质光伏组件厂商
　　1、选择能够出具独立的实验室及第三方认证检测机构的认证报告的厂商。但一般厂家在认证组件时都会有意识的挑选优质的组件送去检测，因此第三方认证报告只能作为基本参考依据。
　　2、厂家是否能够随组件提供出厂的EL照片以及功率测试相关数据报告可以作为重要的评估依据。
　　3、光伏电池片是光伏组件最重要也是最基本的发电单元，光伏组件质量很大程度上依赖于光伏电池片的好坏。因此光伏组件厂家是否拥有自家的电池片厂，用户能够以电池片的质量作为一个重要的评估标准。
　　4、购买组件选择业内知名的品牌，知名品牌市场认可度高，质量相对来说更有保证。
　　实际上，对于光伏组件的色差问题，还需结合评估标准作出更合理的判断，以确定是否有质量问题。但组件上略有色差并不会影响电站的使用寿命及发电量，用户不必过于纠结，可放心使用。
